一、设备名称：小鼠彩色多普勒超声诊断系统

二、设备型号：HJL- DM50

三、设备用途说明

主要用于动物腹部、心脏、血管的超声扫查与评估。采用超高频超声成像技术，为临床诊疗提供实时、高分辨率、高灵敏度的非侵入实时活体影像。可用于动物的心血管学，肿瘤生物学，发育生物学，血管生物学等领域的研究。

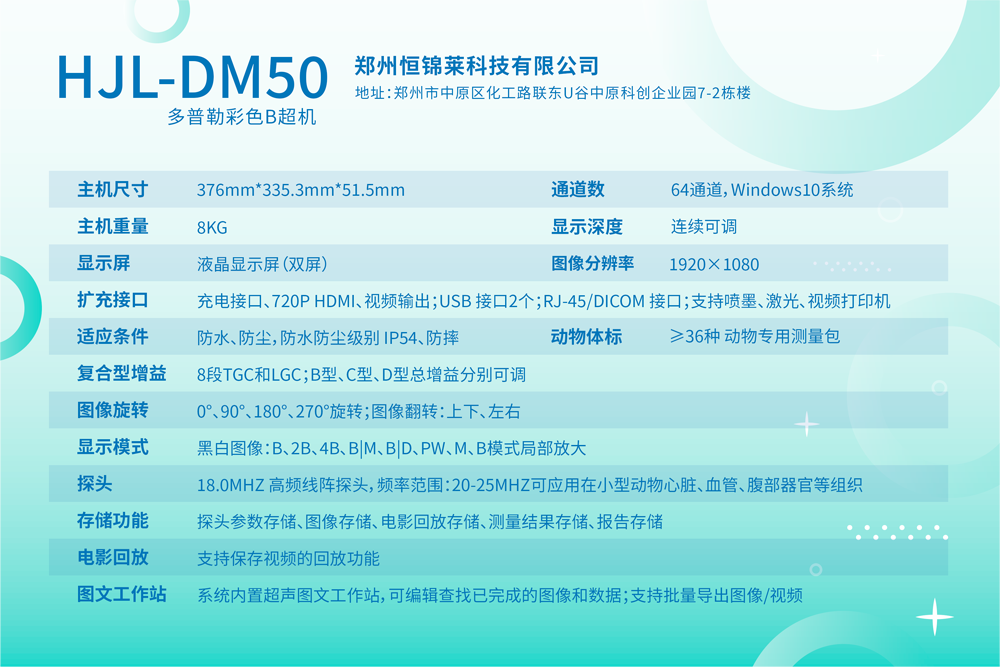

四、主机技术参数

4.1 主机尺寸：376mm*335.3mm*51.5mm

4.2 主机重量：8KG

★4.3 显示：液晶显示屏（双屏）   图像分辨率：1920×1080  8bit×8bit×8bit 彩色编码

★4.4 解冻状态下根据当前操作模式显示：B Mode、Zoom（局部放大）、2B Mode、4B Mode、 M Mode、CF Mode、PW Mode、PDI Mode、DPDI Mode、CW Mode、3D或4D；冻结状态下根据当前操作状态显示：电影（Cine）、测量（Measure）

★4.5支持多种语言：中文、英文、阿拉伯语、法语、德语、印尼语、印度语、葡萄牙语、俄语、西班牙语等十种语言可选

4.6 电源：交流（AC）220V±22V 50Hz±1Hz

4.7输入功率：100VA

★4.8 便携式主机，内含电池，方便移动

★4.9 扩充接口：● 充电接口、● 720P HDMI、● 视频输出；● USB 接口2个；● RJ-45/DICOM 接口；● 支持喷墨、激光、视频打印机

4.10 储存温度：环境温度范围为-5℃至+40℃

4.11          湿度范围：相对湿度小于80%

4.12          适应条件：防水、防尘，防水防尘级别 IP54、防摔

4.13   动物体标：≥36种    测量计算软件包：动物专用测量包

★4.14  穿刺引导，有穿刺线，穿刺线上有刻度标尺、穿刺线有中心线、穿刺图像增强处理。

★4.15  图像旋转：0°、90°、180°、270°旋转；图像翻转：上下、左右

4.16  亮度：-50%-50%可调  对比度：-50%-50%可调

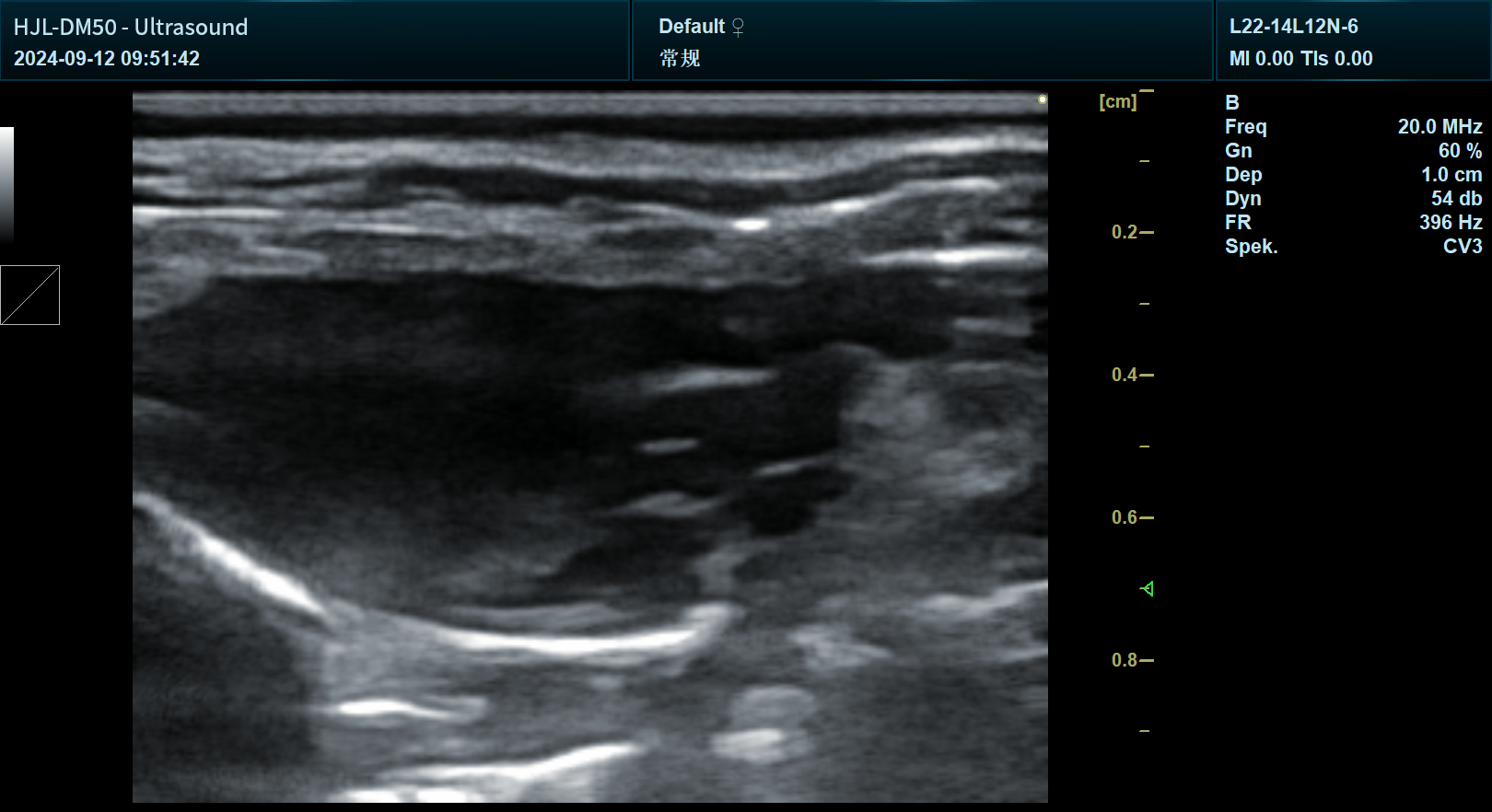

4.17  显示模式：黑白图像：B、2B、4B、B|M、B|D、PW、M、B模式局部放大

4.18  B模式下可调参数：增益、深度、频率、动态范围、能量、斑点减少、图像增强、伽马、色板、焦点数目与焦点间隔、帧平均、线密度、扫描类型、角度、复合帧、组织特异性成像、视野、抑制、上下翻转、镜像、旋转、彩色图、亮度、对比度、负片、全屏、横向标尺、2B与4B操作模式、画中画操作模式

★4.19  M模式下可调参数：M模式取样线、增益、深度、频率、动态范围、能量、亮度、负片、伽马、色板、扫描速度、视野、对比度、抑制、彩色图、右/下

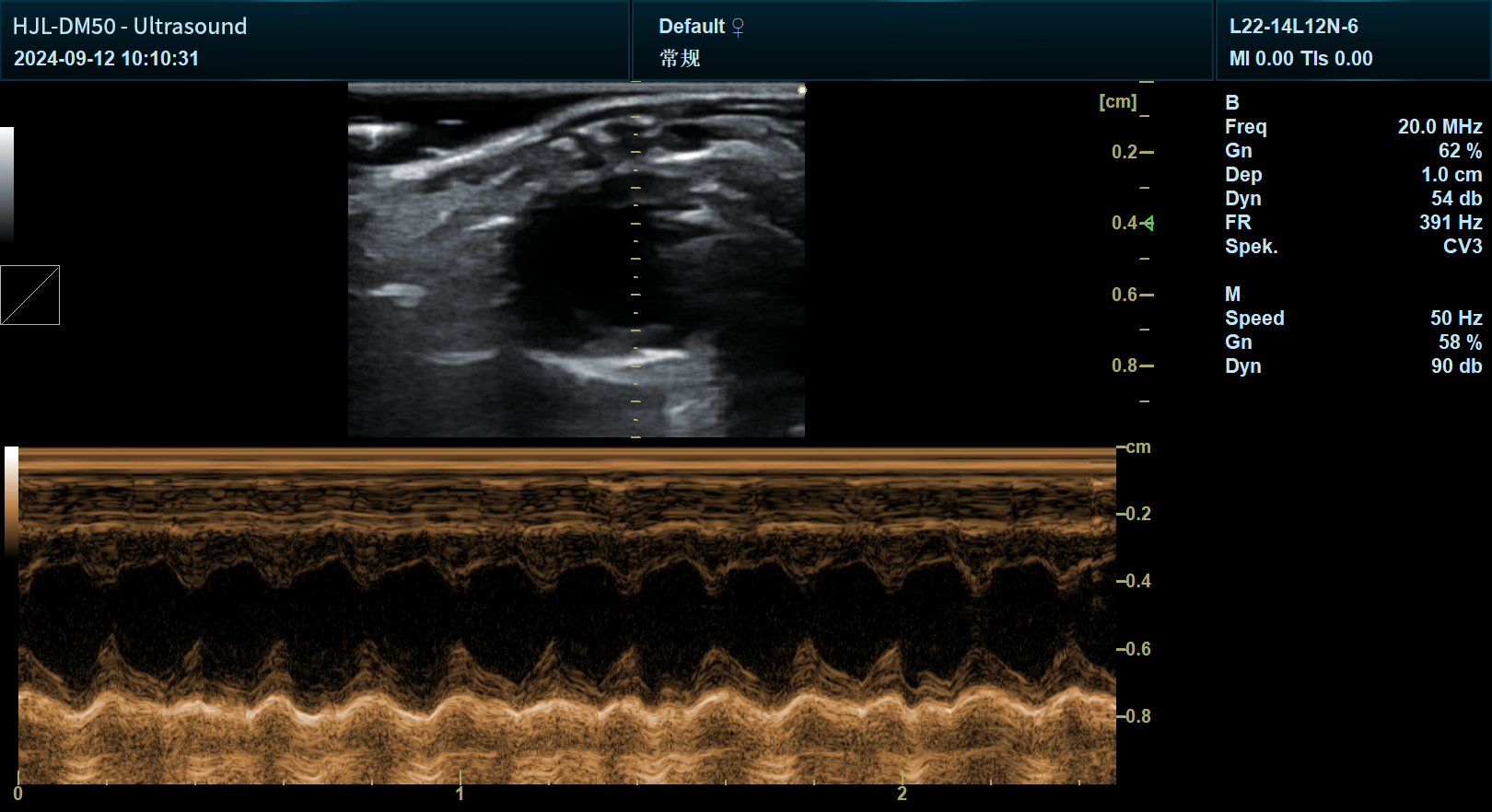

★解剖M型: 传统M模式下，声波沿着手柄到探头传输，因此很难获得一个良好的平面，但在解剖M模式下，你可以控制M标记线，把它移动到你想要的位置，以获得良好的成像效果

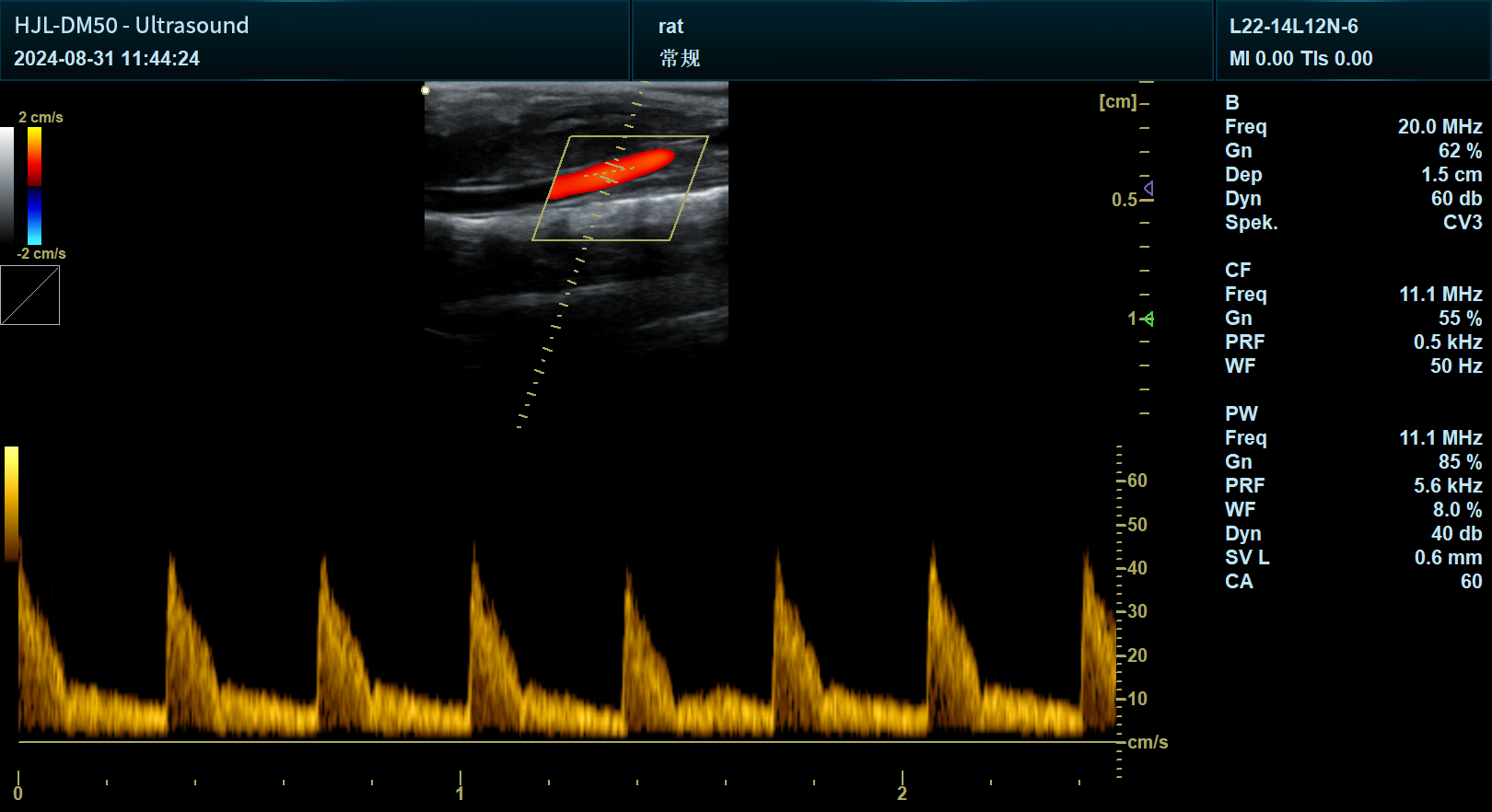

★4.20 血流图像：频谱：B/D、B/C/D、CW  CFM：B|C|D、PW、CFM、PDI、DPDI、TDI

★4.21彩色血流图像调节参数：可调节多普勒频率、取样框位置和大小、基线、彩色阈值、偏转角度、壁滤波、频率、能量、光影、包大小、脉冲重复频率（PRF）、BC同宽、彩色平均、空间滤波、线密度、透明度、彩色优先、彩色翻转、方差、色板、高PRF

4.22 PW模式下可调参数：增益、基线、频谱翻转、能量、角度偏转、角度校正、快速角度校正、脉冲重复频率、高PRF、扫描速度、自动描迹、PW模式取样容积门长度、音量、两同步/三同步、壁滤波、频率、动态范围、彩色图、图像黑白翻转、平均频谱、右/下

★4.23  CW模式下可调参数：CW 模式取样容积门位置、增益、基线、频谱翻转、角度校正、脉冲重复频率（PRF）、扫描速度、音量、壁滤波、动态范围、彩色图、图像黑白翻转、平均频谱、右/下

4.24  复合型增益技术：8段TGC和LGC

4.25  B型、C型、D型总增益分别可调

4.26  显示深度：连续可调

4.27 扫描方式：电子线阵、电子凸阵、电子相控阵

★4.28 主机通道数：64通道，Windows10系统

4.29 扫描类型：正常、复合、扩展，可通过触控调节

★4.30 聚焦：电子聚焦+声透镜聚焦  ● 发射具有单焦点、双焦点、三焦点和四焦点工作方式  ● 接收连续动态聚焦

4.31 PDI 模式：频率、增益、能量、包大小、 PRF、动态范围、BC同宽、壁滤波、空间滤波、彩色平均、偏转角、高PRF、线密度、方差、彩色阈值、透明度、彩色优先、色板

4.32基本测量计算功能：●B模式基本测量：距离、周长和面积（椭圆法、轨迹法）、狭窄、比率、体积、角度、直方图、断面图、IMT  ●M模式基本测量：组织深度、时间间隔、速度、狭窄、比率、距离、心率 ● D模式基本测量：直径、PS/ED、心率、速度、PG、时间间隔、血流量

4.33 心脏测量计算功能：●心脏测量软件包-提供心率、速度、左右心室、主动脉、二尖瓣、左右心房以及相关血管等分析测量方法  ● 心脏计算软件包-可根据测量得到的数据进行相关计算，从而得到心脏数据、比如心率、舒张压、收缩压的计算结果

4.34产科测量计算功能：● 提供多种计算孕周的产科数据库版本 ● 可以根据实际情况，测量孕囊、头直径、头臀径、体直径计算得到孕周、预产期等结果

4.35生殖系统测量计算功能： ● 子宫、左卵巢、右卵巢、左卵泡、右卵泡等测量计算

4.36 腹部测量计算功能： ● 可以测量肝脏、胆囊、胰腺、脾脏、消化道、膀胱、左肾、右肾等科目

4.37 泌尿系统测量计算功能：左肾、右肾、膀胱、**腺、睾丸等测量计算

★4.38 血管测量计算功能：可针对不同血管进行对应的测量计算

4.39频谱自动测量计算功能：频谱模式下可进行频谱自动描迹，并自动计算得到相关数据

4.40存储功能：探头参数存储、图像存储、电影回放存储、测量结果存储、报告存储

4.41电影回放功能：支持保存视频的回放功能

4.42图文工作站：系统内置超声图文工作站，可编辑查找已完成的图像和数据；支持批量导出图像/视频；支持工作站中历史数据的再次测量

五、专业探头：

★ ● 18.0MHZ 实验动物专用高频线阵探头，频率范围：20-25MHZ可应用在小型动物心脏、血管、腹部器官等组织

六、    主机性能

6.1支持图像增强功能，通过增强对应于解剖结构边缘的灰阶差别，揭示细微的组织结构差别和边界，以突出血管或器官，可以根据使用需要调节边缘增强值，从而以获得清晰边界的图像。

6.2支持图像降噪调节，通过空间滤波处理，降低B图像的斑点噪声，获得更加平滑的图像。

6.3支持组织特异性成像，根据不同组织中声音的传播速度不同，进而调整声速以获得较好的成像效果。

6.4 支持画中画模式，可在屏幕上显示缩放的B图像，便于操作者观测到更多的图像细节。

6.5支持参数预设功能，可根据临床实际需要编辑常用参数，保存在预设中。在扫描的过程中减少图像优化步骤，提升工作效率。
