动物胚胎、卵母细胞培养箱(三气)— EVE

作者:admin | 发布时间:2022-07-28 18:02 | 标签:胚胎培养箱

台式混合气体卵母细胞培养箱

技术参数:

  1. 尺寸(长x宽x高):565x400x180mm。
  2. 重量:22 kg。
  3. 最大功率:200W。
  4. 交流电源:100-240Vac,3~1A,50/60hz
  5. 设备直流电源:12V - 16.66A。
  6. 温度范围:34 - 45℃ (93-113 ℉)。
  7. 室压力范围:1 - 50 mmHg。
  8. 显示屏上的视觉警报。
  9. 腔室温度精度:± 0.5℃ (1 ℉)
  10. 进气压力:9 至 11 Psi(0.6kgf/cm²; 至 0.8 kgf/cm²;)。

简介

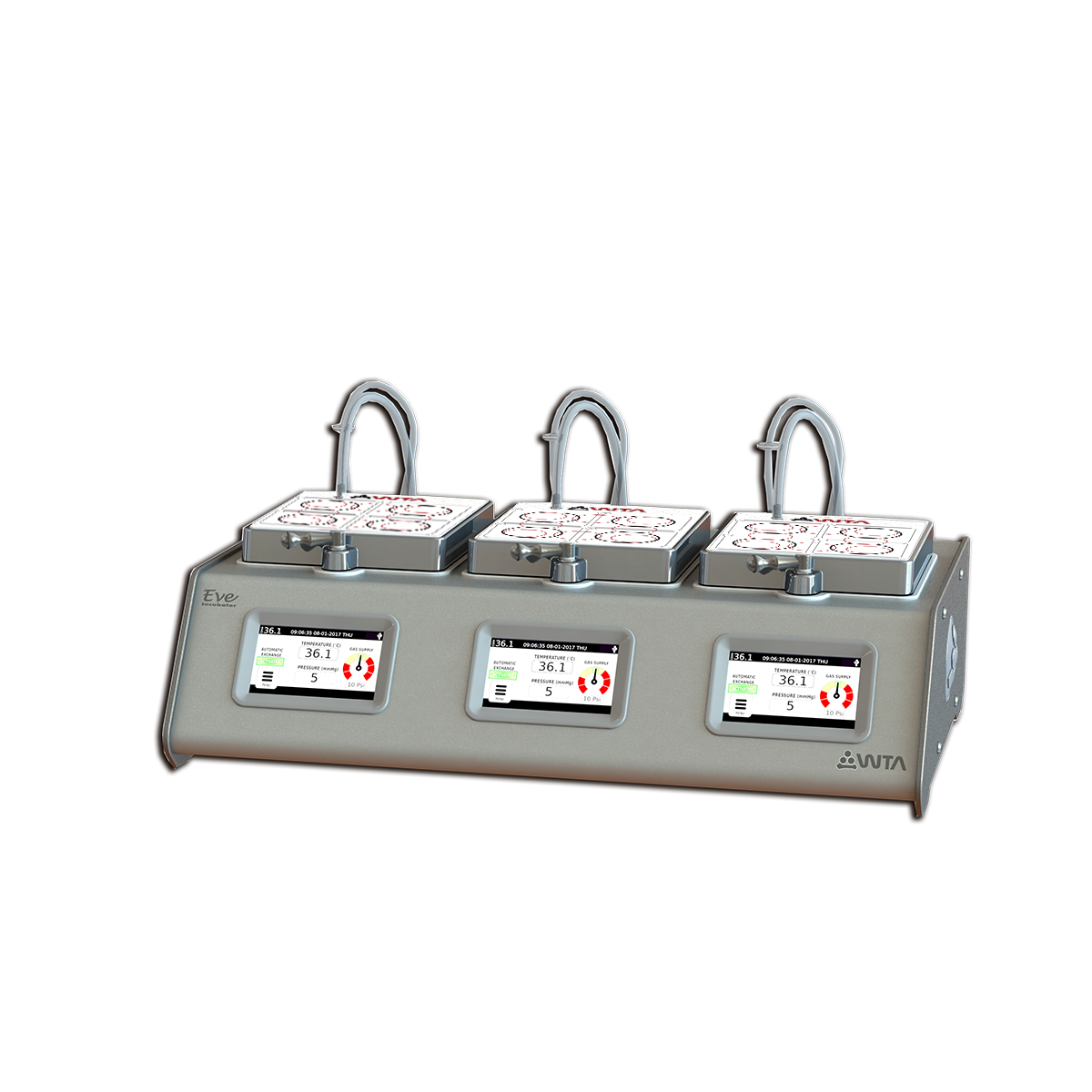

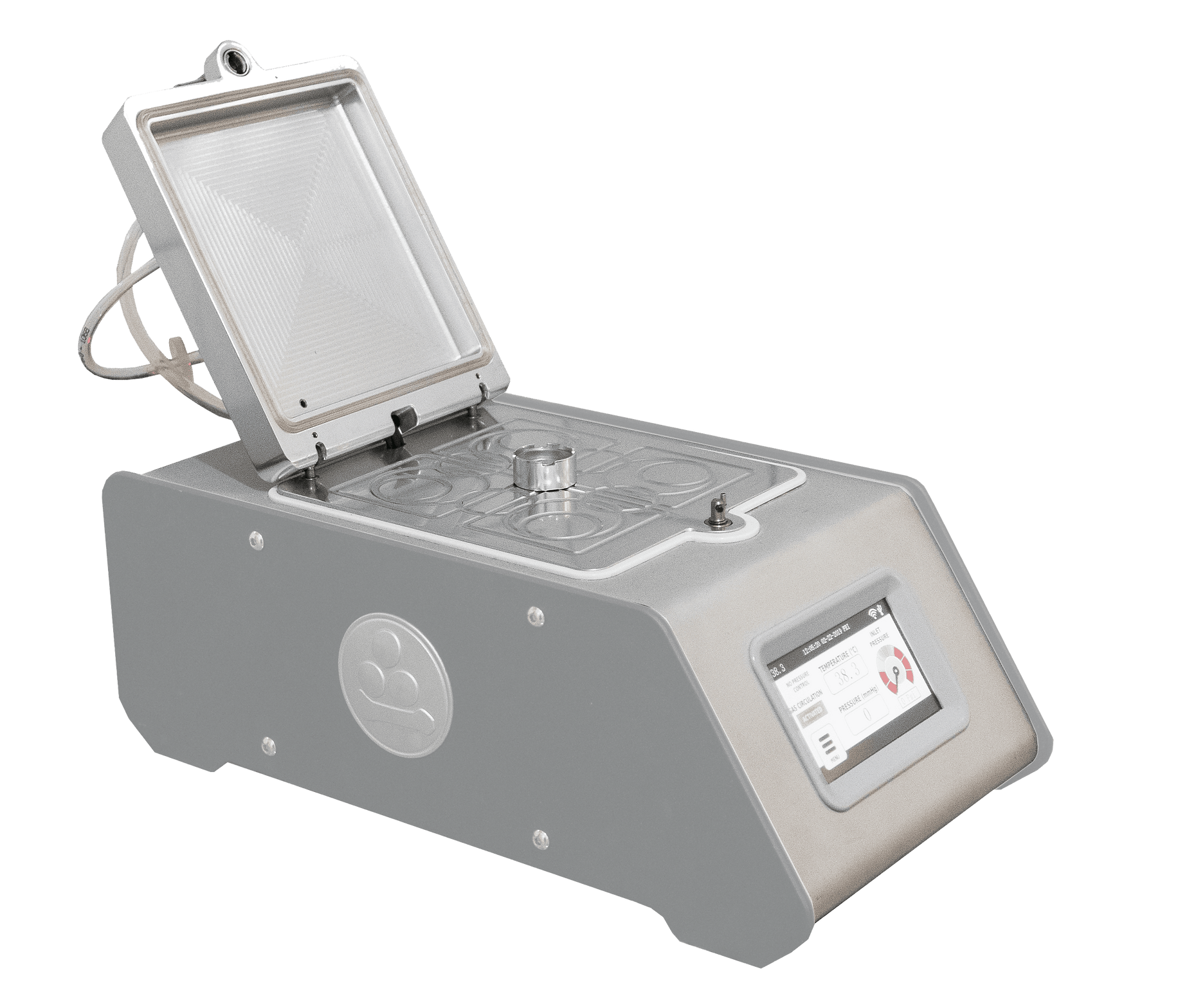

EVE 台式培养箱,用于体外牛胚胎生产,带有预混合气体和 3 个独立腔室。Eve 台式培养箱是 IVF 实验室的最终培养箱的理想解决方案之一。

  • 它在预混合气体注入下工作,允许在腔室内进行完美控制。盖子和底座温度加热控制是独立的,从而可以更快、更精确地恢复内部环境。气体注入有单独的湿度系统和定时器控制。时间间隔和气体变化是可配置的,可显著减少气体消耗并提高介质 Ph 恢复率。
  • 每个腔室都有自己的内部静水压力控制系统,这是提高胚胎产量和质量的重要因素,特别适用于冷冻和玻璃化。触摸屏面板可快速设置所有调整。
  • 可以在温度或压力异常变化的情况下发出声音警报。
  • 加热室有足够的空间容纳各种培养皿和微型瓶。
  • 它是全自动程序控制的。


这些特性使得您可以安全地进行卵母细胞成熟、体外受精、胚胎培养。
它的阳极氧化铝和不锈钢结构除了优雅的设计外,还提供有利于清洁的条件,从而提供更好的内部和外部卫生。
该设备采用微处理器技术和 4.3 英寸 480 x 272 像素彩色液晶显示器(TFT-LCD 薄膜晶体管液晶显示器),可通过简单的触摸实现程序和用户之间的交互。
USB“引导加载程序”功能可以更新其软件。
注意:根据用户的使用需求,培养箱可以增加高度。 “高盖”提供额外 60% 的内部容积,并允许垂直容纳培养微管。


产品特点:

  1. 非常适合需要不同气体浓度的体外胚胎培养箱、卵母细胞成熟的三个单独的腔室,具有独立的温度设置和气体置换设置快速培养条件恢复。能耗低,彩色触摸屏显示,可用于检查和设置温度。
  2. 有精确地温度传感器和温度变化的视觉报警装置。
  3. 可用于培养皿和微管。
  4. 24小时数据记录。

您可能需要模块化单室培养箱版本—— Eve (module):

单室三气卵母细胞胚胎培养箱

模块化培养箱技术参数:

  1. 尺寸(长x宽x高):210 x 400 x 180 mm。
  2. 重量:8 kg。
  3. 最大功率:90W。
  4. 交流电源:100-240Vac,3~1A,50/60hz
  5. 设备直流电源:12Vdc -7.5A.。
  6. 温度范围:34 - 45℃ (93-113 ℉)。
  7. 室压力范围:1 - 50 mmHg。
  8. 显示屏上的视觉警报。
  9. 腔室温度精度:± 0.5℃ (1 ℉)
  10. 进气压力:9 至 11 Psi(0.6kgf/cm²; 至 0.8 kgf/cm²)。

操作方法介绍:

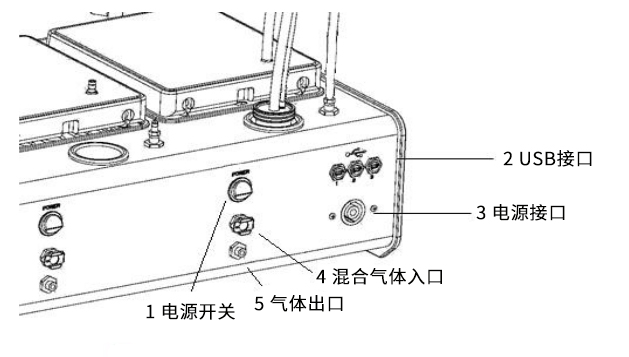

一、背部按钮示意图

细胞培养箱背部按钮示意图
二、气体混合预热系统的组装

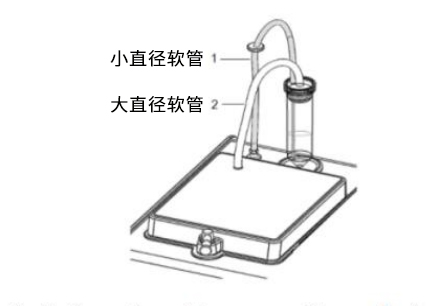

将较小直径软管 (1) 的末端与过滤器连接到铝塞中,铝塞的连接器连接到插管上。 然后将另一端连接到位于孵化器底部的连接器。 将较大直径软管 (2) 的一端连接到另一个塞子连接器,将另一端连接到位于培养箱盖上的连接器。 向塑料管中加入 20 mL 过滤水,用铝塞封闭并将组件插入容器中。

气体混合预热系统组装

注意:每天检查管内的水量,每周更换一次。

三、连接气体混合物的气动软管

气动软管连接器必须连接到腔室的气体混合物入口,另一端连接到压力调节器(未提供)。 WTA建议使用具有以下特性的压力调节器(压力计): 最大入口压力220kgf/cm²; 最大出口压力= 3kgf/cm2,最大流量= 30m3/h)。调节器必须与含有混合气体(例如:5% O + 5% CO + 90% N)的钢瓶(或气体管道)相连。

注意:调节器必须连接到含有气体混合物的气瓶上。 保持压力调节器关闭,直到培养箱开启,然后可以调节入口压力。 连接器可以从培养箱上断开,而不会泄漏或损害其他室,因为它们具有气锁系统。

四、启动细胞培养箱

将电源线从电源连接到背面连接器。 将 ON/OFF 开关按到 ON 位置。按钮内的红色 LED 将亮起,显示屏将显示“主页”初始屏幕,该屏幕将开始运行。

培养箱主屏幕初始页面

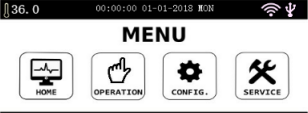

MENU 按钮,访问以下选项:



HOME:返回主屏幕。

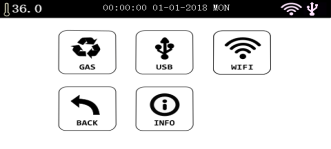

Operation:访问与以下相关的操作:Gas、WiFi、Info 和 USB 输入。

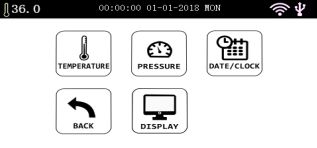

Config:进入培养参数配置屏幕

配置页面

注意:日期、时间、温度和额外压力设置必须在使用前进行配置。

五、配置设备

1、进气调节

打开培养箱后,将显示主屏幕,显示屏右侧将显示“入口压力”。 打开钢瓶出口压力调节阀,直至压力表读数为0.70 kgf/cm²;。 观察培养箱显示屏上的“入口压力”并进行小幅调整(通过转动调节器),直到入口压力水平等于 10 PSI。

出口压力大于 0.9 kgf/cm2 可能会损坏不在保修范围内的设备组件

如果气动软管接头未连接到培养箱,主屏幕将显示以下图像,该图像将闪烁:



在配置屏幕(“配置”)中,可以调整以下设置:

- 日期和时间;
- 腔室压力(1 至 50 mmHg);
- 培养室温度(34 至 45 ℃/ 93 至 113℉);
- 气体混合物预热系统(“起泡器”)锥形管的温度。

2、调节温度

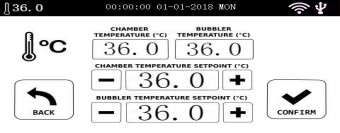

选择“菜单”=>“配置”=>“温度”。

细胞胚胎培养箱温度调节

使用“+”或“-”调整到所需的温度,然后按=>“确认”;

3、调节腔室压力

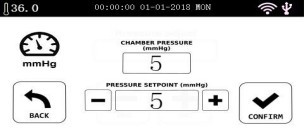

选择“菜单”=>“配置”=>“压力”。

胚胎培养箱腔室压力调整

使用“+”或“-”调整到所需的压力,然后按=>“确认”;

注意:最小值为 1 mmHg


4、调整时间和日期

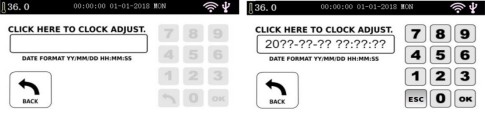

选择“菜单”=>“配置”=>“日期/时钟”;

胚胎培养箱调整时间日期

单击指示的框并连续输入年-月-日:小时-分钟秒的值,然后按“确定”。 “Esc”将取消日期/时间输入。

一旦温度、压力、日期和时间值调整完毕,设备将启动孵化室的温度和压力调整。

注意:等到内部温度稳定后再添加培养板或管。

5、调整显示屏的亮度级别


如何调整胚胎培养箱屏幕亮度

调节至所需亮度并保持 2 秒。 按“返回”返回上一屏幕。


六、准备细胞培养室

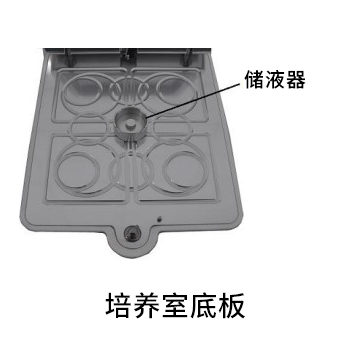

初始设置后,可以将细胞培养皿放入培养室中。培养室的底板上有帮助排列培养板的分界线。培养箱使用时,应将储液槽充满过滤水,并将其放置在中央排气销上。孵化期间不要让储液槽中的水分蒸发干掉。

胚胎培养室底板

注意:避免溢出,防止水进入排气孔。液体可能会损坏腔室控制阀。

关闭培养室盖后,气体环境将自动调节。每次打开和关闭盖子以维持培养平衡时都会发生此过程。

注意:如果检测到气体泄漏,气体交换过程将停止,并且屏幕上将显示视觉警报消息。


七、气体环境自动循环

培养室内的气体条件的交换间隔(分钟)和气体循环时间(秒)可以根据培养要求进行编程。

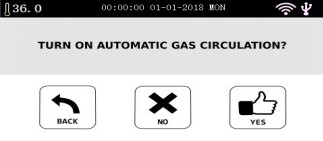

配置培养箱气体自动循环

选择:“菜单”=>“操作”=>“气体”。

选择“”,然后使用“+”或“-”调整时序

如何调整胚胎培养箱中的气体

然后按=>“确认”。

该设备将通过释放少量气体混合物来取代高氧气气氛,直到达到设定的压力和温度。

启用自动换气后,屏幕将显示:。如果该选项未启用,屏幕将显示:


八、培养期间的处理

用户可以随时打开培养室以取出或放入培养皿或微管。关闭盖子后,气体交换和置换将自动发生,以确保最-佳的生长条件。

注意:每当打开时,显示屏上都会出现一条消息。


九、清洁培养室

使用布或软纸巾进行清洁。用沾有 70% 酒精的无绒布或软纸巾轻轻擦拭培养室以进行消毒。

如果培养室内发生培养基溢出,请用纸巾清除多余的培养基,然后用用水和清洁剂溶液弄湿的纸巾进行清洁。 用纸巾完全擦干。

警告:切勿使用研磨性清洁剂或溶剂,因为它们会损坏金属涂层。清洗时防止液体进入排气孔。

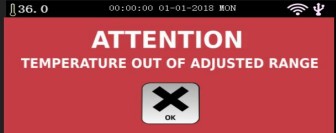

十、报警功能

设备将显示视觉警报以指示特定错误情况,包括: 室打开; 无输入压力; 输入压力超出范围; 可能发生泄漏; 传感器错误; 温度超出限制; 腔室压力高。 如果出现其中一种情况,显示屏将变为红色并显示出现哪些错误。



要退出此屏幕,请点击“X”

十一、Wi-Fi 模式

“wifi”模式可以将培养箱连接到 WTA 网站 (https://wtavet.web.app/br),从而监控其性能并在监控的同时调整包括温度和压力在内的参数远距离的数据记录。

选择:“菜单”=>“操作”=>“Wi-Fi”。

胚胎培养wifi模式

要添加 WIFI 网络,请输入无线网络 SSID 和密码。 =>“确认”。

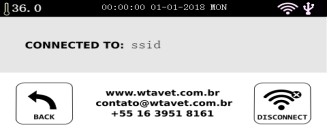

显示面板的右上角将出现“Wi-Fi”图标。如果“Wi-Fi”设备或网站在 1 分钟内未连接,该模式将被禁用。

断开设备与“Wi-Fi”网络的连接:选择:“菜单”=>“操作”=>“Wi-Fi”=>“断开连接”。




十二、用于远程控制的 WTA 应用程序

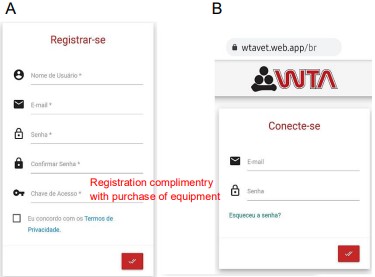

要使用 WTA 网站 (https://wtavet.web.app/br) 功能,用户必须首先访问该网站进行注册。确认电子邮件将发送到所选的注册电子邮件帐户。要将胚胎培养箱连接到网站,请输入:“电子邮件”和“密码”。

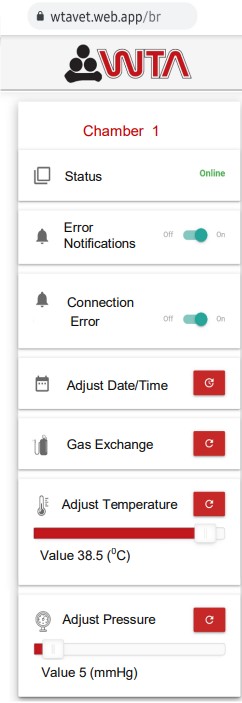

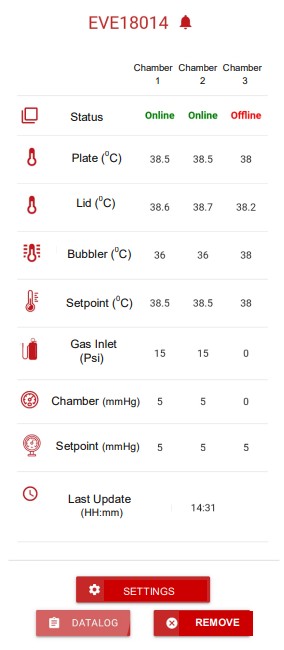

在 APP 首页,用户可以监控培养箱的环境参数; 访问 设置以进行调整或存储在 数据日志中的信息。




要进行调整,请按“设置”。 每个室都可以单独查看和编程。



要更改腔室的温度或压力,请使用滑块选择所需的值。 选择完成后,按“更新”图标:

要启动腔室的气体交换序列,请按相应的更新图标:

要更新日期和时间,请按相应的更新图标:


要访问存储在培养箱内部数据库中的信息,请按“DATALOG”。 然后选择当前日期并按发送。




将显示每个室的单独图表,其中包含最近 24 小时运行的温度(图  A)和压力(图  B)值。 要在 <温度> 或 <压力> 图形之间切换,请按相应的按钮。

第一室数据记录图。 温度 (A) 和压力 (B)。

数据记录分析”功能显示选定时间范围内腔室条件(及其时间)的任何错误或偏差。

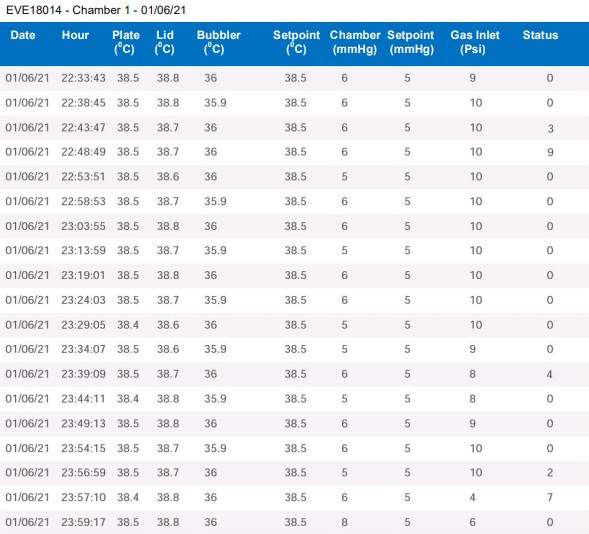

温度和压力数据可以导出为PDF格式,选定日期,按“PDF”图标:

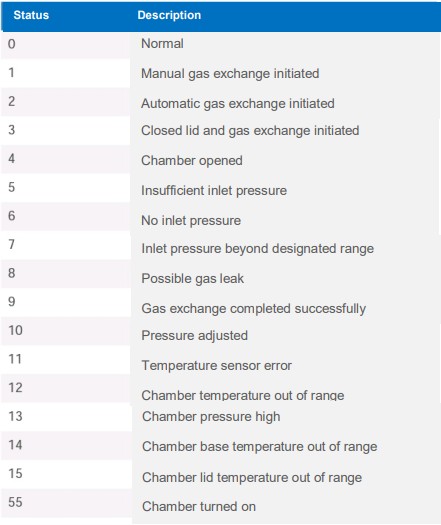

该报告还显示气体状况、指定的任何更改以及操作期间的错误,并通过“状态”列中显示的数字代码指示。




通知(“推送通知”): 登录 WTA 门户网站后,用户可能会在培养期间收到通知,例如:

i) 互联网连接丢失/重新建立(表明实验室可能停电或互联网断开);
ii) 开放室;
iii) 气体泄漏;
iv) 无入口压力(表明气瓶为空或压力表调整不当);
v) 压力超出设定范围;
vi) 温度超出设定范围。

注意:要使此在线监控发挥作用,您需要至少登录一次 WTA 门户网站并启用您的浏览器以接收通知。
